解決產品品質、生產效率問題

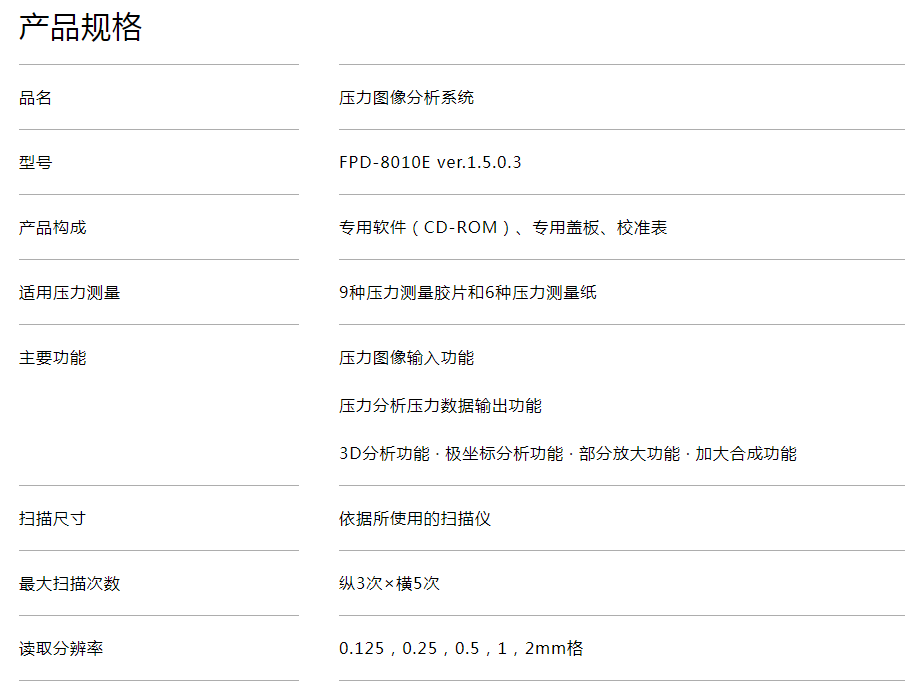

〈FPD-8010E〉，可以對經由壓力測量膠片獲得的顯色樣品進行更準確、更多方面的壓力分布分析。

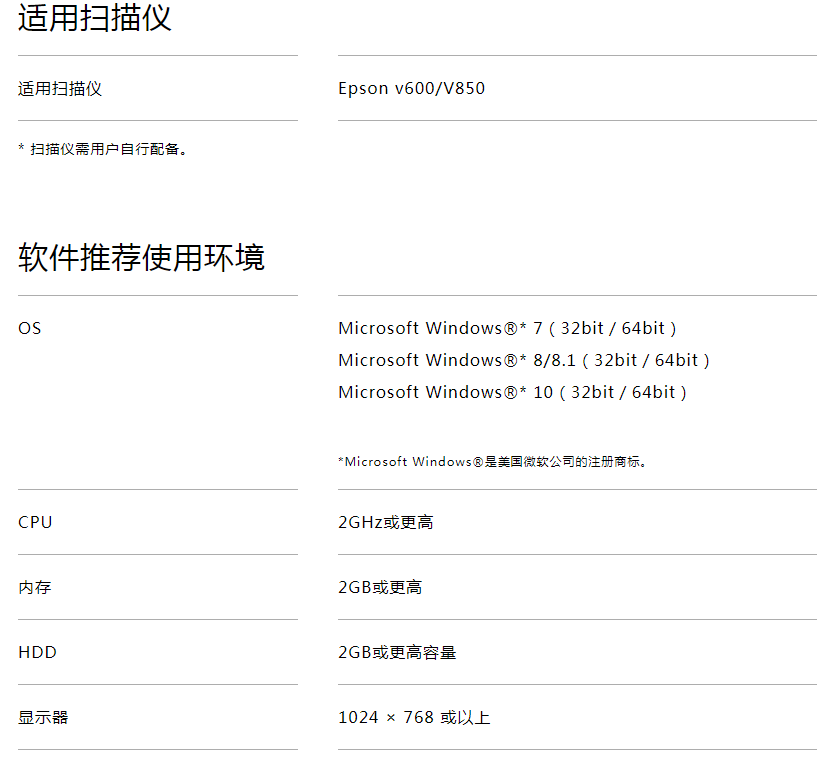

可以在電腦上實現壓力的可視化及其數據分析，能夠廣泛應用于多種產品的開發、設計、生產設備的改良、維護保養等方面。
- 分析：可以提高顏色濃度的分析精度，能夠?qū)o法目視判斷的區域進行
- 標準化：可設置公司內部的檢查標準
- 共享：實現分析結果的共享
- 數據保存：通過數字化，可以以往數據進行比較

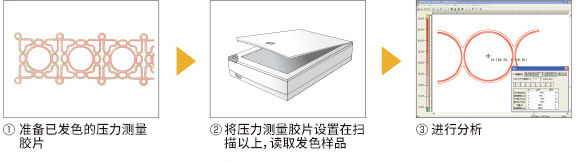

系統使用方法
選擇測量條件

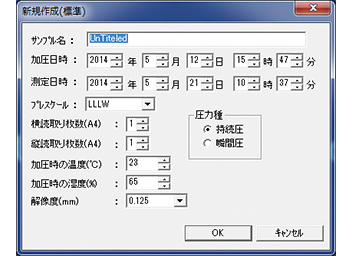

在新建界面上，選擇所需事項（溫度、濕度、分辨率、壓力類型）。

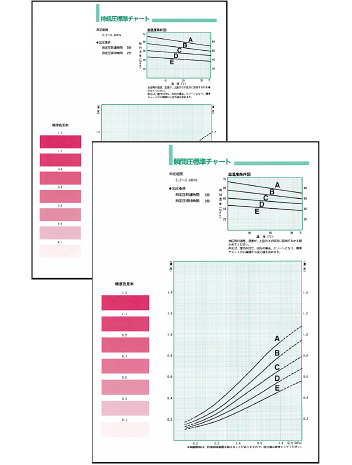

參考圖像：標準圖表
與標準圖表一樣，軟件會根據使用壓力測量膠片時的溫度和濕度自動進行修正。
* 壓力圖像分析系統FPD-8010E可測量的 5LW?的壓力范圍為0.015MPa～0.050MPa。

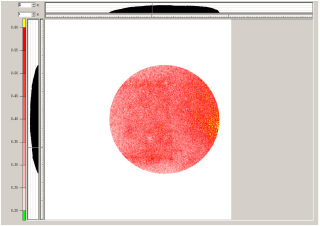

整體測量

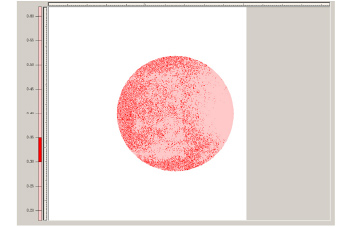

測量項目界面可測量整體值
壓力測量結果矯正
| No.1 | 壓力有效率（％） | 進入該壓力測量膠片的壓力檢測范圍的比率，即紅色部分占?jí)毫l紅、黃、綠三色重現的總面積的百分比（黃色為超過上限的面積，綠色為低于下限的面積） |
|---|---|---|
| No.2 | 加壓面積（mm2） | 發色的面積 |
| No.3 | 平均壓力（MPa） | 發色區域的平均壓力 |
| No.4 | 最大壓力 | 發色區域的最大壓力 |
| No.5 | 載重（N） | 發色區域的載重值，加壓面積與平均壓力的積 |
| No.6 | 測量面積（mm2） | 表示指定的區域、處理對象區域的面積 |

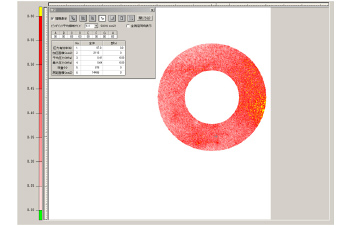

局部測量
顯示用四方框、圓框、不規則框圈起部分的測量數據。
* 5LW 屬于不到4mm2的區域，無法壓力測量。
壓力條設定
基本2灰階
只強調特定壓力帶的顏色，很容易地看到所需的壓力帶的分布情況。

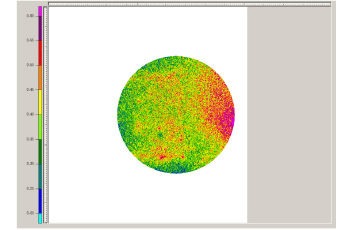

壓力條設定
用色彩區分 可按冷調～暖調區別壓力顯示。
* 壓力條的顏色可自由設定。

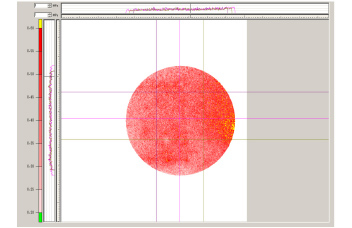

基本分布圖（詳細）
* 基本分布圖上還顯示了水平和垂直負荷值的圖表。
壓力斷面圖
* 指定一個任意點，可以顯示從該點開始的X軸和Y軸截面的壓力分布圖。

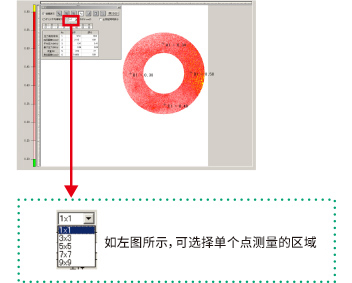

單個點測量
顯示任意指定的一處壓力值。
區域大小可從最小0.125mm角選擇。
* 5LW 不支持單個點測量功能。

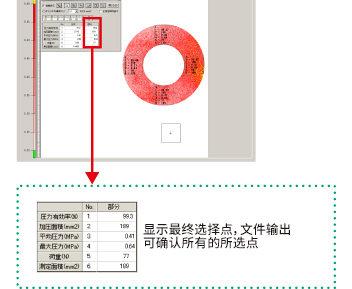

數據輸出功能

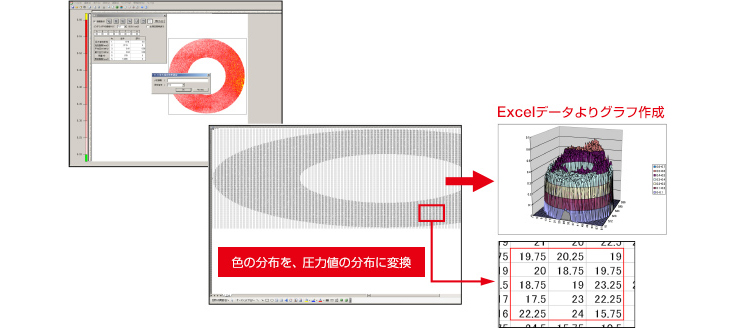

將指定區域內的壓力數據作為文本文件輸出的功能?？蓪?duì)每格進行最小0.125mm見方的量化，可以進行更詳細的分析。此外，通過使用Excel制作下圖，可以一目了然地看到分布情況。
* 5LW 不支持?jǐn)?shù)據輸出功能。

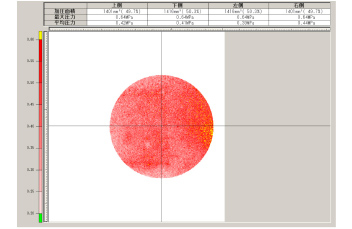

壓力分割圖
*指定一個任意點，以該點為中心，在上、下、左、右顯示受壓面積、最大壓力和平均壓力。

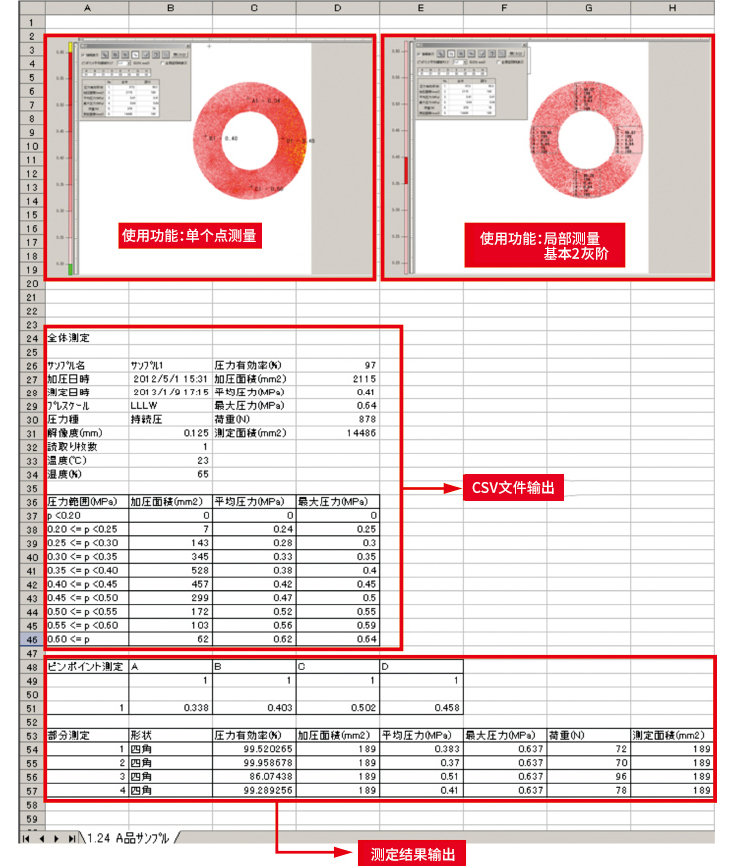

CSV文件輸出界面

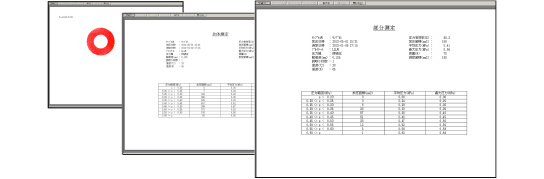

可以打印測量界面、測量結果。

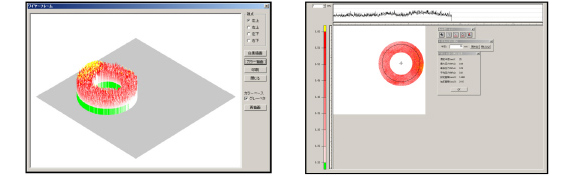

3D分析軟件
通過使用3D分析軟件，可以使圖像分析變得更容易理解。
* 左圖：線框、右圖：斷面測量
* 5LW 不支持3D分析軟件、極坐標軟件。
分析結果一覽
將測量結果保存在Excel中，可以積累和共享數據，并將其作為資料使用。
*Microsoft Office Excel為美國微軟公司的注冊商標。
